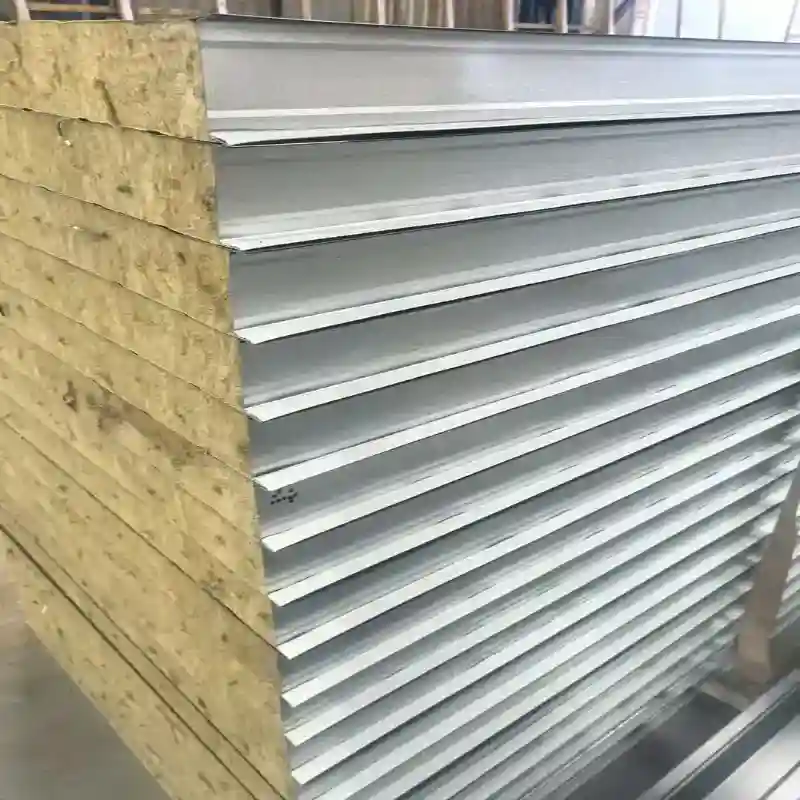

Panou de acoperiș metalic compozit

Shunchen Metal Composite Roof Panel oferă o soluție integrată de acoperiș pentru instalații industriale, depozite, depozite frigorifice și clădiri comerciale. Dispunând de laminarea continuă a învelișurilor metalice durabile și a miezurilor izolate (50–200 mm), elimină straturile suplimentare la fața locului, maximizând în același timp eficiența energetică. Sprijinit de o capacitate de grup de 450.000 de tone, oferă specificații complete personalizate și livrare rapidă.

Caracteristici cheie

Termoizolatie integrata

Miezul izolat este închis între foile metalice, creând o barieră termică continuă peste acoperiș. Miezurile PU și PIR sunt potrivite în special pentru clădirile în care limitarea transferului de căldură prin acoperiș este importantă.

Grosimea necesară a panoului de acoperiș din compozit metalic poate fi selectată în funcție de obiectivul de izolație al proiectului și de condițiile climatice locale, în loc să se utilizeze o grosime fixă ​​pentru fiecare clădire.

Suprafață metalică rezistentă la intemperii

Stratul exterior de metal oferă prima barieră împotriva ploii, razelor solare, vântului și expunerii atmosferice. Sistemul de acoperire selectat adaugă protecție substratului de oțel sau aluminiu și determină, de asemenea, finisajul vizibil al acoperișului.

Pentru proiectele în medii umede, de coastă sau expuse chimic, specificațiile de substrat și de acoperire trebuie selectate în funcție de condițiile de coroziune așteptate.

Rigiditate structurală

Construcția tip sandwich îmbină două învelișuri metalice cu un miez izolator rigid sau semirigid. Acest lucru creează un panou mai gros și mai stabil decât o singură foaie de metal subțire.

Rigiditatea panoului depinde de tipul miezului, grosimea panoului, grosimea tablei, geometria profilului, deschiderea și metoda de fixare. Pentru proiectarea structurală a acoperișului, configurația finală a panoului ar trebui să fie selectată în funcție de deschiderea și condițiile de încărcare necesare.

Stratificare redusă a acoperișului

Deoarece acoperirea metalică și izolația sunt furnizate ca o componentă fabricată din fabrică, sistemul de acoperiș nu necesită un strat de izolație separat între tabla exterioară a acoperișului și interiorul clădirii.

Această configurație integrată poate reduce numărul de etape de instalare și poate simplifica manipularea materialelor în timpul construcției acoperișului.

Aspect personalizat de suprafață

Foile metalice exterioare și interioare pot fi furnizate în diferite finisaje și culori de acoperire. Acest lucru permite ca aspectul acoperișului să fie combinat cu instalațiile industriale, clădirile comerciale, depozitele și alte cerințe arhitecturale.

Aplicații

Ateliere și fabrici industriale

Panourile de acoperiș metalice compozite sunt utilizate pentru acoperișurile fabricilor unde este necesară izolarea termică împreună cu o suprafață de acoperiș metalic finisată. Configurațiile PU, PIR și lână de rocă pot fi selectate în funcție de cerințele termice și de incendiu ale clădirii.

Depozite și clădiri logistice

Depozitele necesită suprafețe mari de acoperiș cu dimensiuni consistente ale panourilor și instalare eficientă. Structura panoului prefabricat este potrivită pentru depozitele cu cadru de oțel și facilitățile logistice unde construcția acoperișului trebuie să acopere suprafețe mari.

Instalatii de depozitare la rece

Pentru depozitarea la rece și clădirile cu temperatură controlată, miezurile PU sau PIR pot fi selectate pentru proprietățile lor de izolare termică. Grosimea panoului este determinată în mod normal în funcție de temperatura interioară țintă, climatul exterior, sarcina frigorifică și designul anvelopei clădirii.

Clădiri Comerciale și Agricole

Panourile pot fi utilizate pentru clădiri comerciale, spații de depozitare agricole, clădiri pentru animale și alte structuri care necesită un acoperiș izolat finisat.

Clădiri industriale sensibile la foc

Configurațiile miezului din vată de rocă pot fi utilizate acolo unde proiectul necesită un miez de izolație minerală cu caracteristici incombustibile. Clasificarea finală la incendiu trebuie confirmată în conformitate cu construcția completă a panoului și standardul de testare aplicabil.

Parametrii tehnici

Specificațiile produsului

Selecția tipică a grosimii

Grosimea panoului de acoperiș din compozit metalic ar trebui determinată din performanța termică necesară, specificațiile de incendiu, durata, clima locală și designul structural, mai degrabă decât să fie selectată numai în funcție de tipul clădirii.

Standarde aplicabile

Shunchen poate fabrica panouri conform cerințelor chineze și internaționale specificate, inclusiv GB/T 23932-2009 și EN 14509, acolo unde este cazul. Testele de incendiu și de performanță pot fi aranjate conform specificațiilor de proiect aplicabile, inclusiv ASTM relevante sau alte metode de testare regionale.

Standardul exact și metoda de testare trebuie confirmate înainte de producție, deoarece clasificarea la incendiu și performanța termică depind de construcția completă a panoului, inclusiv de învelișul metalic, materialul miezului, grosimea, îmbinările și configurația instalării.

Controlul producției și al calității

Producție continuă de panouri

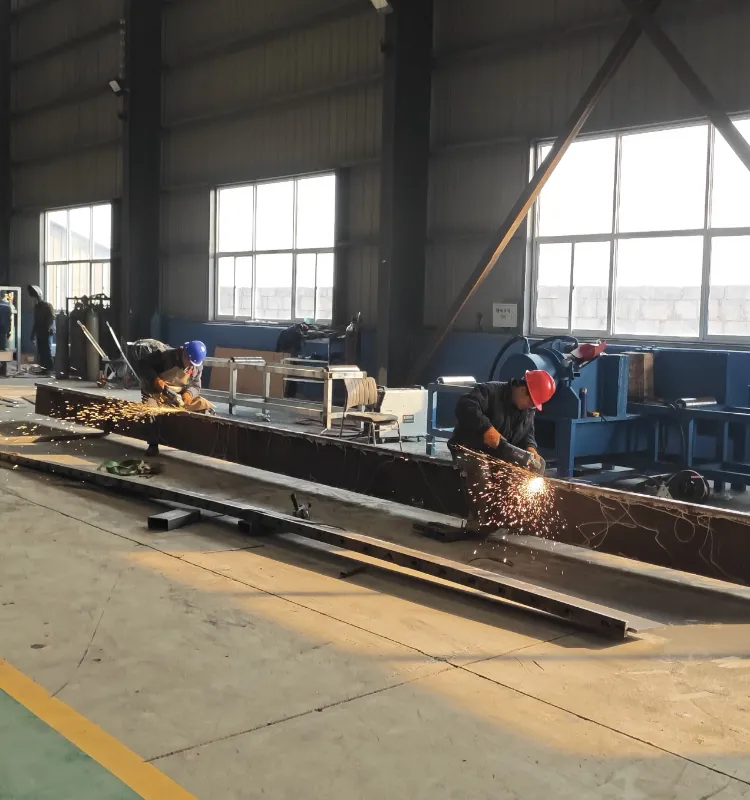

Shunchen folosește linii automate de producție compozite continue pentru a forma foile metalice, a pregăti miezul de izolație, a aplica materiale de lipire și a presa straturile într-un panou integrat.

Producția continuă menține geometria panoului și aranjamentul straturilor consistente pe toată durata producției.

Inspecția materialului de bază

Înainte de laminare, miezul de izolație este verificat în raport cu tipul de material și specificațiile necesare. Densitatea, grosimea și alte proprietăți relevante pot fi verificate în funcție de miezul selectat și de cerințele de inspecție aplicabile.

Verificarea dimensiunilor panoului

Panourile de acoperiș din metal compozit finite sunt verificate pentru grosime, lățime, lungime, starea profilului și abaterea dimensională vizibilă. Inspecția se concentrează pe dacă panoul finit corespunde specificațiilor de producție aprobate.

Lipirea și inspecția suprafeței

Interfața legată este inspectată pentru delaminare vizibilă și lipire incompletă. Suprafața metalică este verificată pentru zgârieturi, defecte de acoperire, lovituri și alte daune vizibile înainte de ambalare.

Testarea performanței

În funcție de configurația produsului și de cerințele proiectului, testarea poate include conductivitatea termică, performanța la foc, rezistența la încovoiere și alte verificări relevante ale performanței.

Pentru comenzile de export care necesită verificare independentă, inspecția terță parte prin organizații precum SGS sau BV poate fi aranjată în conformitate cu domeniul de inspecție convenit.

Personalizare OEM

Selectarea miezului și a materialelor metalice

Clienții pot specifica tabla exterioară, tabla interioară și miezul de izolație în funcție de cerințele proiectului. Shunchen poate furniza combinații bazate pe oțel acoperit cu culoare, aliaj aluminiu-magneziu-mangan, PU, ​​PIR, vată de stâncă și vată de sticlă.

Grosimea și lățimea panoului

Grosimea panoului poate fi personalizată în funcție de cerințele de izolare și de designul clădirii. Lățimea efectivă poate fi, de asemenea, ajustată pentru a se potrivi cu aspectul acoperișului și sistemul de instalare.

Lungimea panoului personalizată

Panourile pot fi produse în lungimi fixe sau personalizate. Producția de tăiere la lungime reduce nevoia de tăiere extensivă la fața locului și permite ca dimensiunile panoului să fie potrivite cu geometria acoperișului.

Acoperirea suprafeței și culoarea

Clienții pot specifica tipul de acoperire, finisajul suprafeței și culoarea. Sistemele de acoperire cu poliester și fluorocarbon sunt disponibile pentru diferite cerințe de expunere și aspect.

Prelucrare prefabricată

Prelucrarea suplimentară din fabrică poate include deschiderea, etanșarea marginilor, îndoirea colțurilor și pre-găurirea conform desenelor aprobate. Aceste operațiuni sunt finalizate înainte de expediere, când proiectul necesită ca panourile să ajungă parțial pregătite pentru instalare.

Instalare și Conexiune

Dispunerea acoperișului

Înainte de instalare, structura acoperișului trebuie verificată pentru alinierea, distanța dintre pane, nivel și condiții de încărcare. Dimensiunile panoului de acoperiș din compozit metalic trebuie verificate în raport cu aspectul aprobat al acoperișului înainte de a ridica pachetele pe acoperiș.

Poziţionarea panoului

Panourile sunt poziționate de-a lungul direcției proiectate pentru acoperiș și susținute de panele dedesubt. Alinierea corectă este importantă deoarece îmbinarea panoului determină continuitatea acoperișului.

Conexiune comună

Panourile adiacente sunt conectate prin îmbinarea laterală proiectată sau structura de suprapunere. Îmbinarea trebuie să fie complet cuplată și aliniată înainte de fixare pentru a preveni golurile între panouri.

Fixare

Elementele de fixare sunt instalate prin zona de fixare desemnată în structura de susținere. Tipul elementelor de fixare, distanța, specificațiile șaibei și poziția de fixare trebuie să urmeze desenul de instalare a proiectului și cerințele locale de încărcare a vântului.

Flashing și etanșare

Marginile acoperișului, coamele, văile, pătrunderile și alte joncțiuni necesită un tratament adecvat de etanșare și etanșare. Aceste zone sunt deosebit de importante pentru prevenirea pătrunderii apei, deoarece întrerup suprafața continuă a acoperișului.

Detaliile de instalare trebuie să urmeze instrucțiunile de instalare ale furnizorului de panouri și proiectul de acoperiș aprobat de inginerul structural.

De ce să alegeți Shunchen?

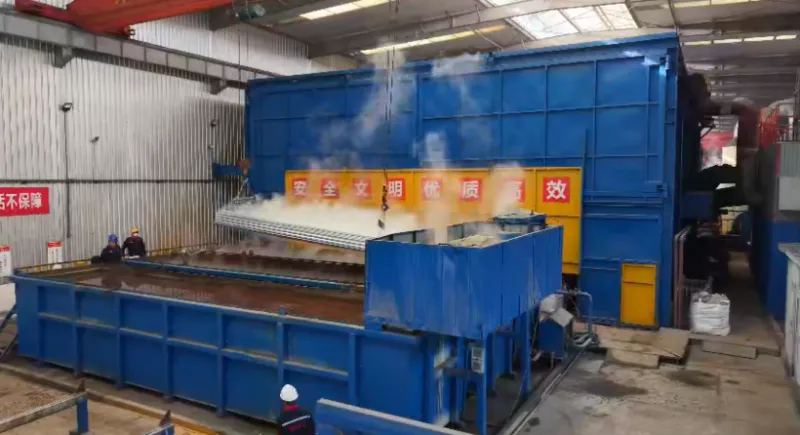

Shunchen furnizează panouri de acoperiș din metal compozit dintr-o bază de producție integrată de prelucrare a oțelului, cu facilități care acoperă prelucrarea materialului din oțel, acoperire, galvanizare, depozitare și logistică.

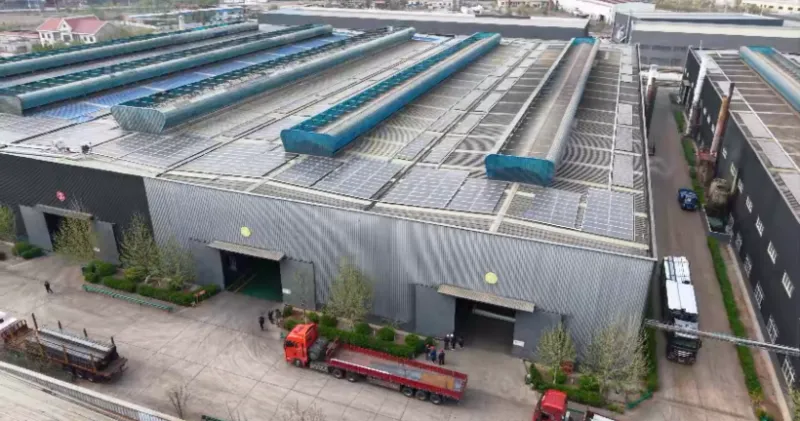

Grupul are o capacitate anuală de producție de peste 450.000 de tone și peste 40.000 de metri pătrați de spațiu de producție și depozitare. Pentru comenzile de panouri compozite pentru acoperiș, această infrastructură de producție acceptă aprovizionarea cu materii prime, producția de panouri, procesarea personalizată, inspecția, ambalarea și expedierea de export în cadrul aceluiași lanț de aprovizionare.

Clienții pot specifica miezul panoului, tabla metalică, grosimea, lățimea, lungimea, acoperirea, culoarea și cerințele de prefabricare înainte de producție. Informațiile tehnice sunt revizuite în raport cu specificațiile proiectului, astfel încât configurația de producție să fie confirmată înainte ca comanda să intre în producție.

Pentru comenzile de export, Shunchen poate furniza documentație de testare din fabrică, înregistrări de inspecție dimensională, documentație de material și inspecție terță parte, acolo unde este necesar. Aranjamentele de expediere FOB și CIF sunt disponibile pentru comenzile internaționale.

FAQ

Care este diferența dintre un panou de acoperiș metalic compozit și o foaie de acoperiș metalică cu un singur strat?

Un panou de acoperiș din metal compozit conține un miez de izolație între două straturi de metal, în timp ce o foaie de acoperiș cu un singur strat asigură în principal acoperirea exterioară rezistentă la intemperii. Prin urmare, structura compozită combină funcțiile de acoperiș și izolație într-o singură componentă prefabricată.

Ce miez ar trebui să fie selectat pentru un panou de acoperiș compozit?

PU și PIR sunt de obicei selectate atunci când izolarea termică este cerința principală. Lâna de rocă este potrivită pentru proiectele în care performanța la foc și izolarea pe bază de minerale sunt importante. Vata de sticla poate fi luata in considerare atunci cand sunt necesare izolatii termice si fonice. Selecția finală ar trebui să respecte specificațiile termice și de incendiu ale proiectului.

Ce grosimi de panouri sunt disponibile?

Grosimile comune includ 50, 75, 100, 150 și 200 mm. Alte grosimi pot fi discutate în funcție de performanța termică necesară și de designul proiectului.

Se poate personaliza lungimea panoului?

Da. Panourile pot fi furnizate în lungimi fixe, cum ar fi 6 m și 12 m sau tăiate la lungimi specificate, în funcție de aspectul acoperișului și cerințele de transport.

Culoarea și stratul exterior pot fi personalizate?

Da. Pot fi furnizate poliester, fluorocarbon și alte sisteme de acoperire specificate. Culoarea poate fi, de asemenea, personalizată în funcție de sistemul de acoperire disponibil și de cerințele proiectului.

Puteți furniza panouri din aluminiu-magneziu-mangan?

Da. Plăcile din aliaj de aluminiu-magneziu-mangan pot fi folosite ca suprafață metalică pentru configurații adecvate de panouri compozite de acoperiș. Grosimea substratului și structura panoului trebuie confirmate în conformitate cu proiectarea acoperișului.

Puteți procesa deschiderile înainte de expediere?

Da. Deschiderea, etanșarea marginilor, îndoirea și pre-găurirea pot fi aranjate conform desenelor de producție aprobate.

Ce informații sunt necesare pentru o cotație?

Informațiile necesare includ în mod normal suprafața acoperișului sau cantitatea panoului, grosimea panoului, materialul miezului, tipul și grosimea tablei, lățimea efectivă, lungimea panoului, acoperirea, culoarea, cerințele de instalare și destinația de livrare. Desenele de acoperiș sunt utile atunci când clientul solicită calculul cantității sau prelucrarea prefabricată.

Puteți aranja o inspecție terță parte?

Da. SGS, BV sau alte inspecții de la terți convenite pot fi aranjate conform domeniului de inspecție specificat în contractul de cumpărare.
