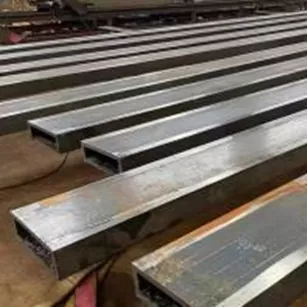

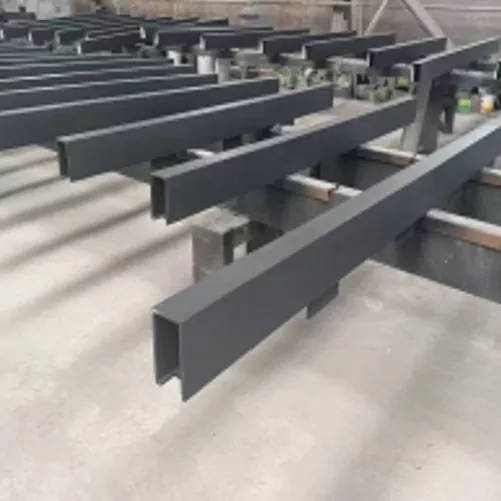

Tub pătrat în unghi drept
  • Tub pătrat în unghi dreptTub pătrat în unghi drept
  • Tub pătrat în unghi dreptTub pătrat în unghi drept
  • Tub pătrat în unghi dreptTub pătrat în unghi drept

Tub pătrat în unghi drept

Shunchen favtory are avantaje evidente în domeniul tubului pătrat în unghi drept . Raza unghiului interioară a produsului este ≤0,3 mm, iar toleranța de dimensiune este precisă la ±0,1 mm, depășind cu mult standardul industriei. Poate produce o varietate de materiale, rezistența la încovoiere a crescut cu 15%-20%, pierderea în greutate cu 12%-30%. Prin utilizarea tehnologiei de sudare hibridă laser-arc, deformarea sudurii este redusă cu 70%, iar durata de viață la oboseală depășește 2 milioane de cicluri. Sprijină personalizarea specificațiilor complete, producția digitală flexibilă, livrarea rapidă, controlul strict al calității, pot satisface nevoile din mai multe domenii.

    Fabricat cu raza unghiulară interioară R≤0,3 mm și toleranță de dimensiune de ± 0,1 mm. Ideal pentru pereți cortina înalți, ingineria podurilor și mașinile de precizie care necesită o asamblare impecabilă și o capacitate portantă excepțională.

    R ≤ 0,3 mm Raza unghiului interior
    ±0,1 mm Toleranță la dimensiune
    15%-20% Rezistență mai mare la încovoiere
    12%-30% Reducere în greutate

    Tubul pătrat în unghi drept este un profil metalic gol, cu o secțiune transversală pătrată sau dreptunghiulară și un unghi intern care se apropie cu precizie de 90° (raza colțului ascuțit R≤0,5 mm), diferit de tuburile pătrate rotunjite tradiționale (R≥1,0 mm). Este prelucrat prin îndoire la rece, laminare la cald sau extrudare folosind oțel carbon sau oțel inoxidabil. Cu o structură stabilă și un aspect regulat, este perfect potrivit pentru proiecte B2B care necesită precizie ridicată a asamblarii și proprietăți mecanice. Explorați gama noastră completă deoțel de formă specialăpentru cerințe personalizate.

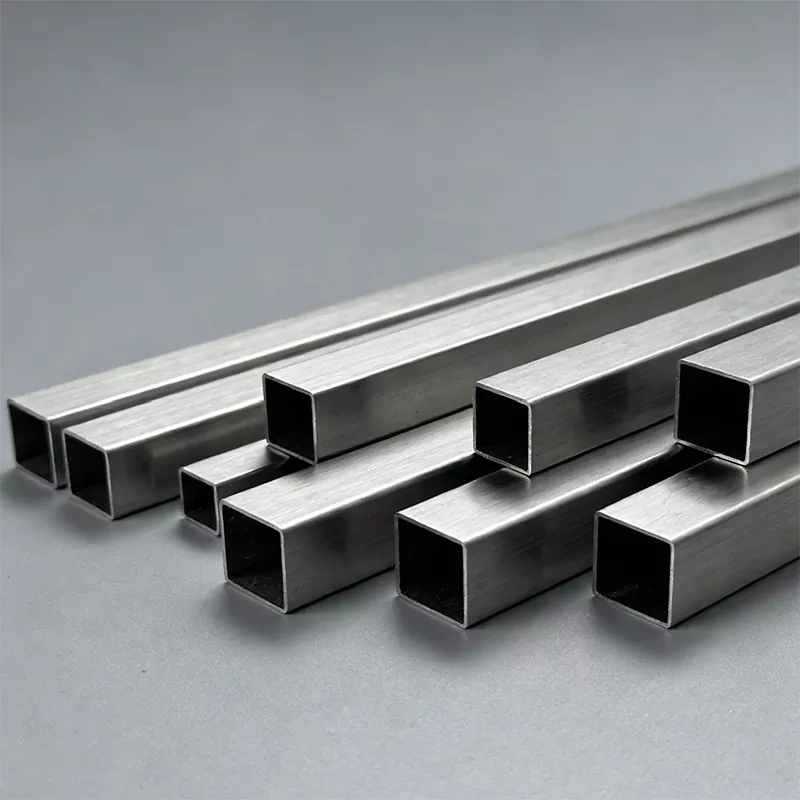

    Right-angle square tube with sharp corners for precision structures

    Avantaje principale și cazuri verificate

    Precizie la nivel de milimetru

    Prin tehnologia avansată de formare la rece, raza unghiului interior este comprimată la ≤0,3 mm, iar distanța de îmbinare a componentelor este controlată la ≤0,1 mm. Această precizie reduce direct etapele de prelucrare la fața locului și crește eficiența asamblarii cu 30% până la 50%.

    Performanță structurală superioară

    În comparație cu tuburile pătrate rotunde tradiționale, rezistența la torsiune și încovoiere a tubului pătrat cu colț ascuțit este crescută cu 15% până la 20%. Structura tubulară realizează un efect de reducere a greutății de la 12% până la 30%, optimizând costurile materiale pentrustructuri metalice.

    Cazul proiectului: Super-Tower de 500 de metri în Shenzhen

    Ca cadru portant a fost utilizată țeava pătrată rezistentă la foc Q345FR. Prin tehnologia de îmbinare fără sudură, a fost atinsă o rată de reținere a limitei de curgere de 70% la 600°C, îndeplinind o limită de rezistență la foc de 3 ore cu un strat ignifug. Acest lucru a redus consumul de plăci ignifuge cu 30% și a scurtat perioada de construcție cu două luni comparativ cu schemele tradiționale.

    Specificatii tehnice

    Următorii parametri servesc drept referință. Dimensiunile și calitățile personalizate sunt disponibile în urma analizei tehnice.

    Categoria de specificații Articol Parametri de referință Note de aplicare
    Dimensiunea secțiunii Interval de lungime laterală (pătrat) 10 mm × 10 mm până la 200 mm × 200 mm Dimensiuni mici pentru mobilier/echipamente de precizie; dimensiuni mari pentru pereti cortina/poduri.
    Gama de lungimi laterale (dreptunghi) 10mm × 20mm până la 150mm × 300mm Secțiunea dreptunghiulară se concentrează pe rezistența la îndoire unidirecțională, pentru grinzile de raft.
    Raza unghiului interior (R) Convențional ≤0,5mm; de înaltă precizie ≤0,3 mm Îndeplinește cerințele stricte de asamblare de precizie.
    Toleranță de mărime Normal ±0,5 mm; precizie ±0,1 mm Pentru echipamente de automatizare și pereți cortină foarte înalți.
    Grosimea peretelui Grosimea convențională 0,8 mm până la 12 mm Cu pereți subțiri pentru structuri ușoare, cu pereți groși pentru încărcături.
    Grosimea personalizată Min 0,3 mm, max 15 mm Ultra-subțire pentru tăiere, ultra-groasă pentru rigidizări de pod.
    Toleranta la grosime ≤2mm: ±0.05~0.1mm; 2~6mm: ±0.1~0.2mm; >6mm: ±0.2~0.3mm Asigură stabilitatea distribuției tensiunilor structurale.
    Proprietățile materialelor Seria din oțel carbon Oțel de înaltă rezistență Q235B, Q345B, Q690 Limita de curgere Q690 ≥690MPa, potrivit pentru sarcina grea si reducerea greutatii.
    Seria specială din oțel Oțel refractar Q345FR Limita de curgere de 70% la 600°C, rezistenta la foc 3 ore.
    Seria de aliaje Oțel inoxidabil 304/316, aliaj de aluminiu 6061 Inoxidabil pentru rezistență la coroziune, aluminiu pentru utilizări ușoare în exterior.
    Parametrii tehnologici Procesul de formare Formare la rece + tratament termic local Reduce concentrarea stresului și îmbunătățește stabilitatea.
    Tehnologia sudării Sudare hibridă laser-arc Latimea sudurii 2mm, deformarea redusa cu 70%, durata de viata la oboseala >2 milioane de cicluri.
    Tratarea suprafeței Galvanizare la cald, pulverizare cu fluorocarbon, anodizare Zinc pentru coroziune, fluorocarbon pentru vreme, anodizare pentru aluminiu.
    Proprietăți mecanice Rezistența la încovoiere Cu 15% ~ 20% mai mare decât țeava pătrată rotundă de aceeași specificație Distribuție mai uniformă a tensiunilor.
    Raportul de pierdere în greutate 12%~30% Se adaptează la cerințele ușoare, cum ar fi înălțimi super înalte și poduri.
    Rezistenta la intemperii Acoperire cu zinc ≥80μm; rezistență la pulverizare cu sare de fluorocarbon ≥1000h Se adaptează scenariilor de utilizare în aer liber pe termen lung.

    Personalizare și scenarii de aplicații

    Capacitățile de personalizare extind limitele aplicației. De la oțel de înaltă rezistență la aliaj de aluminiu și de la sudare cu laser la pulverizare cu fluorocarbon, combinațiile flexibile răspund diverselor nevoi B2B. De exemplu, tubul pătrat din aliaj de aluminiu 6061 este utilizat pentru baza roboților de sudură auto, realizând o instalare precisă a șinei de ghidare prin controlul erorii unghiului de ± 0,1 °.

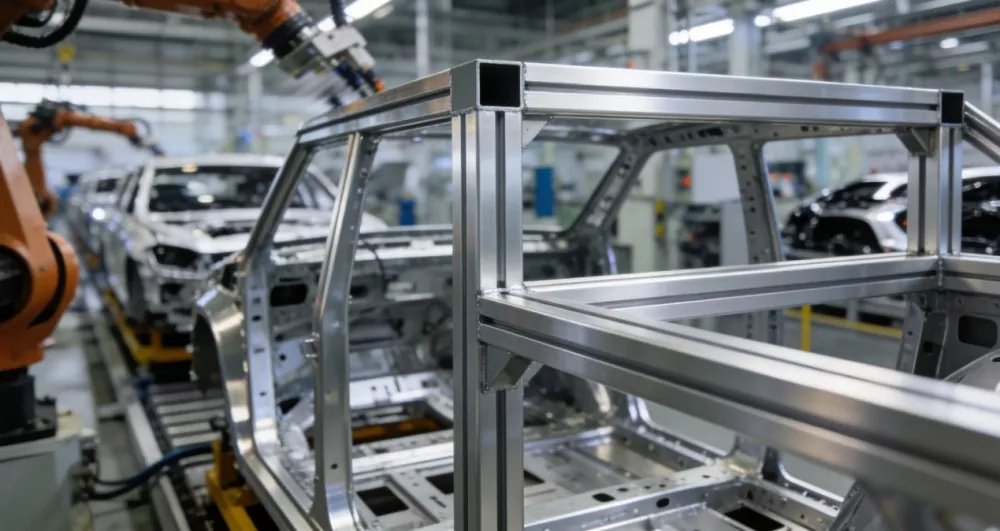

    Custom right-angle square tube for precision machinery

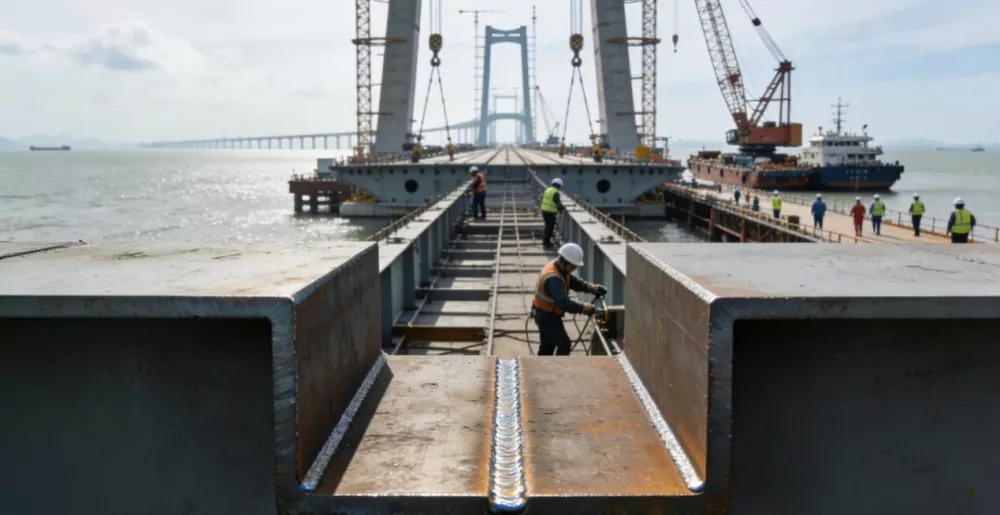

    După ce tubul pătrat de înaltă rezistență Q690 este utilizat în rigidizarea unei grinzi cutite din oțel cu canal mediu adânc, greutatea unui singur strat este redusă cu 1200 de tone. Durata de viață la oboseală a procesului de sudare hibrid laser-arc depășește 2 milioane de cicluri, cu 50% mai mare decât metodele tradiționale. Acest material își dovedește continuu valoarea tehnică în clădirile înalte, inginerie de poduri și mașini de precizie.

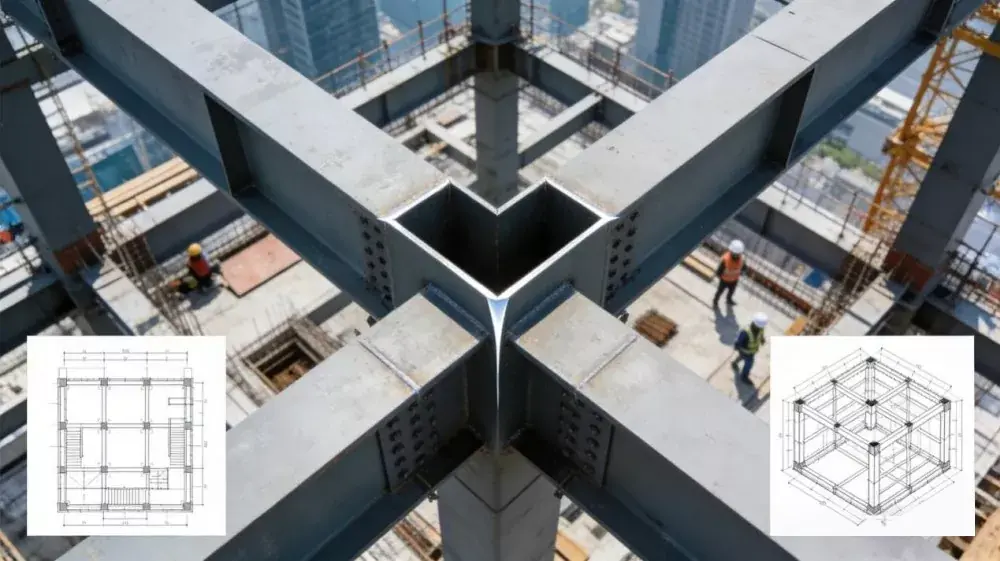

    Right-angle square tube applications in high-rise building construction

    De ce să alegeți industria Shunchen?

    Shunchen Industry are avantaje semnificative în domeniul tuburilor pătrate în unghi drept, cu performanțe de bază și precizie de procesare superioare standardelor industriale convenționale. Raza unghiului interior este ≤0,3 mm, iar toleranța de dimensiune este controlată cu ±0,1 mm.

    Oferim o selecție bogată de materiale, inclusiv oțel de înaltă rezistență Q690 și oțel refractar Q345FR. În comparație cu produsele obișnuite, rezistența la încovoiere este crescută cu 15%-20%, obținând în același timp o reducere a greutății cu 12%-30%. Sustinempersonalizare cu specificații completebazându-se pe un mod de producție digital flexibil. Asigurați-vă livrarea rapidă, controlul strict al calității și documentația completă de inspecție pentru dvscomenzi în vrac. Operăm ca afurnizor direct din fabricăpentru a garanta ce este mai bunCotație B2B.

    Întrebări frecvente

    1. Ce diferențiază un tub pătrat în unghi drept de un tub pătrat standard?

    Un tub pătrat în unghi drept are o rază unghiulară interioară (R) de ≤0,5 mm și până la ≤0,3 mm pentru modelele de înaltă precizie. Acesta este semnificativ mai ascuțit decât tuburile pătrate tradiționale, care au de obicei o rază de colț rotunjită de R≥1,0 mm. Acest colț mai ascuțit permite îmbinări fără sudură, fără goluri (dispoziții ≤0,1 mm), făcându-l ideal pentru aplicații arhitecturale și de mașini de înaltă precizie.

    2. Ce materiale și clase de oțel sunt disponibile pentru comenzile în vrac?

    Furnizăm serii de oțel carbon (Q235B, Q345B, Q690 de înaltă rezistență), oțel refractar special (Q345FR), oțel inoxidabil (304/316) și aliaj de aluminiu (6061). Q690 este foarte recomandat pentru scenariile cu încărcături grele care necesită reducerea greutății, în timp ce oțelul inoxidabil 304/316 este ideal pentru mediile corozive.

    3. Cum beneficiază produsul sudarea hibridă cu arc laser?

    Tuburile noastre pătrate în unghi drept utilizează sudare hibridă cu arc laser avansat. Această tehnologie îngustează lățimea sudurii la aproximativ 2 mm, reduce deformarea sudurii cu 70% și crește durata de viață la oboseală la peste 2 milioane de cicluri. Acest lucru asigură o integritate structurală superioară, în special în medii de încărcare dinamică, cum ar fi ingineria podurilor.

    4. Puteți oferi tratamente de suprafață personalizate?

    Da. Oferim galvanizare la cald (pentru o performanță excelentă împotriva coroziunii), pulverizare cu fluorocarbon (pentru rezistență la UV și la intemperii) și anodizare (în special pentru modelele din aliaj de aluminiu). Alegerea depinde de condițiile de expunere în aer liber și de cerințele estetice.

    5. Care este timpul de livrare pentru comenzile mari de proiecte?

    Perioadele de livrare depind de tonaj total, calitatea materialului și cerințele specifice de procesare. Pentru dimensiunile standard, de obicei variază de la 15 la 25 de zile. Utilizăm un mod de producție digital flexibil pentru a asigura livrarea rapidă și un control strict al calității, respectând programele stricte ale proiectelor de construcții la scară largă.

    Solicitați o cotație pentru tubul pătrat în unghi drept

    Contactați Shunchen Industry cu dimensiunile necesare, calitatea materialului (de exemplu, Q345B, Q690), grosimea peretelui și tratamentul suprafeței. Echipa noastră de ingineri vă va examina proiectul și vă va oferi o cotație competitivă directă din fabrică.
