Conductă spiralată cu diametru mare

Țevile spiralate cu diametru mare de la Shunchen sunt fabricate în strictă conformitate cu standardele interne și internaționale, cum ar fi GB/T9711 și API 5L, cu inspecție completă a calității și asistență tehnică pentru a asigura performanță stabilă și fiabilă.

De-a lungul anilor, Shunchen a câștigat încrederea numeroșilor clienți de inginerie prin calitatea constantă a produselor, personalizarea flexibilă a specificațiilor și un sistem logistic eficient. Fie că doriți să achiziționați țevi spiralate cu diametru mare, să întrebați despre prețurile țevilor sudate în spirală sau să găsiți un furnizor de țevi de oțel de încredere sau un producător de țevi de inginerie, Shunchen oferă un serviciu unic de la selecția produselor și producția personalizată până la livrare, ajutând proiectele dvs. să funcționeze eficient, sigur și fiabil.

Definiția produsului

Țeava spirală cu diametru mare (cunoscută și sub denumirea de țeavă sudată în spirală cu diametru mare) este un tip de țeavă de oțel cu cusătură în spirală realizată din foi de oțel laminate la cald de înaltă calitate ca materie primă de bază. Se formează prin extrudare la rece la temperatura camerei și apoi se sudează folosind un proces automat de sudare cu arc scufundat, cu două fețe, dublu fir. Standardul de definire a miezului este un diametru exterior de ≥ 711 mm (corespunzător unui diametru nominal de DN700 și mai sus). Poate fi personalizat la un diametru exterior de până la 3620 mm sau chiar la specificații mai mari în funcție de cerințele de inginerie. Este un tip compozit de produs din oțel care combină capacitatea de încărcare și de transport. Funcția sa de bază este de a realiza transportul pe distanțe lungi, cu stabilitate ridicată, a unor volume mari de fluide (cum ar fi apă, petrol, gaze, canalizare etc.) și poate servi, de asemenea, ca componentă structurală de sprijin pentru proiecte la scară largă, adaptându-se la condiții de lucru complexe și medii dure. Cu designul său unic al structurii în spirală, umple golul industriei în producția eficientă și aplicarea stabilă a materialelor pentru țevi cu orificii mari și este utilizat pe scară largă în diverse infrastructuri și scenarii industriale.

În termeni simpli, țeava spirală cu diametru mare este „artera mare pentru transportul în proiecte de mare anvergură + cadrul de sprijin structural” - poate transporta eficient diverse medii, poate satisface cererea de transport cu debit mare și poate rezista la presiune mare, încărcătură grea și influențe geologice complexe. Este potrivit pentru diverse medii complexe de construcție, cum ar fi munți, coaste și deșerturi. Este materialul de bază al țevilor care conectează energia, conservarea apei, municipalitatea și infrastructura.

Puncte de vânzare de bază

Tubul spiralat cu diametru mare are avantaje de bază remarcabile, inclusiv siguranță, flexibilitate, economie, confort și conformitate: cusăturile sale de sudură sunt distribuite uniform de-a lungul liniei spirale, iar stresul este dispersat uniform. Este asociat cu substraturi din oțel de înaltă calitate, cum ar fi Q235B și X80, precum și tratamente anticorozive precum 3PE și FBE. Este capabil să reziste la presiune și construcție, are o siguranță ridicată și poate dura peste 30 de ani. Este potrivit pentru condiții dure de lucru, cum ar fi presiune mare, sarcină mare și coroziune puternică. Specificațiile sunt extinse, variind de la 711 mm la 3620 mm în diametrul exterior, de la 6 mm la 60 mm în grosimea peretelui și de la 6 m la 18 m în lungimea unei singure țevi, care pot fi personalizate în mod flexibil. Poate fi adaptat la materiale și procese specifice bazate pe medii de inginerie, gradele de presiune și medii de construcție, cu o adaptabilitate extrem de puternică. Adoptă producția continuă prin laminare și tehnologia automată de sudare cu arc scufundat, obținând o eficiență ridicată a producției. În comparație cu țevile din oțel fără sudură de același diametru, prețul este redus cu 20%-30%, iar instalarea este convenabilă, reducând semnificativ costul total al proiectului. Materialul țevii are o rezistență excelentă, permițând îndoirea la rece să se adapteze terenurilor complexe, cum ar fi munții și coastele. Interfețele de sudură standardizate au performanțe bune de etanșare, eficiență ridicată a construcției și dificultate scăzută. Întregul proces de producție urmează standarde naționale și internaționale precum GB/T9711 și API 5L. De la materii prime la produse finite, este implementat controlul complet al procesului, teste multiple asigură conformitatea calității și pot fi furnizate certificate complete de calificare și rapoarte de testare, satisfacând pe deplin nevoile diferitelor proiecte cheie.

Specificatii tehnice

Miezul urmează standardele GB/T9711-2017 „Tevi de oțel de transport prin conducte pentru industria petrolului și gazelor naturale”, GB/T 3091-2015 „Țevi de oțel sudate pentru transportul fluidelor de joasă presiune”, API 5L, SY/T5037 etc. Specificațiile obișnuite sunt după cum urmează și specificațiile speciale pot fi personalizate după cum este necesar:

1. Specificații privind dimensiunea miezului

2. Specificații materiale

3. Presiunea nominală

Calculul presiunii urmează standardul GB50251 și utilizează formula Barlow: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Printre acestea:

P —— Presiunea de proiectare

D —— Diametrul exterior al conductei

S —— Limita de curgere a materialului

E —— Coeficient de sudare (pentru țevi sudate în spirală, este 0,9)

Domenii de aplicare și cazuri

Tuburile spiralate cu diametru mare, cu avantajele lor de durabilitate, specificații flexibile și eficiență ridicată a costurilor, sunt aplicate pe scară largă în cinci domenii de bază, inclusiv transportul de energie, proiecte de conservare a apei, construcții municipale, proiecte de infrastructură și producție industrială. Sunt potrivite pentru diverse proiecte cheie și scenarii complexe. Mai jos este o introducere detaliată a câmpurilor și a cazurilor reale, însoțită de explicații pentru scenarii:

Domenii de aplicare de bază

1. Câmpul de transmitere a energiei (scenariul principal al aplicației)

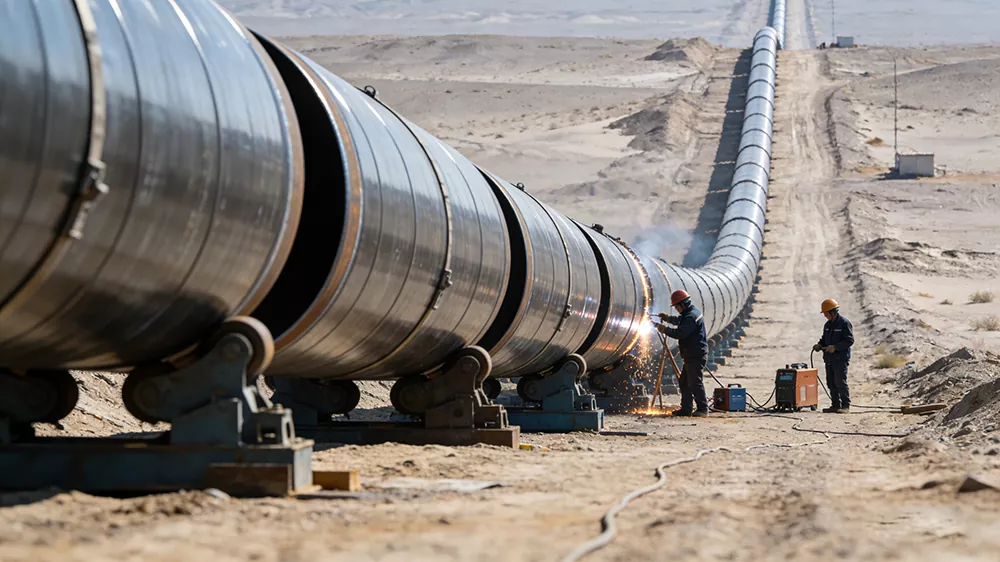

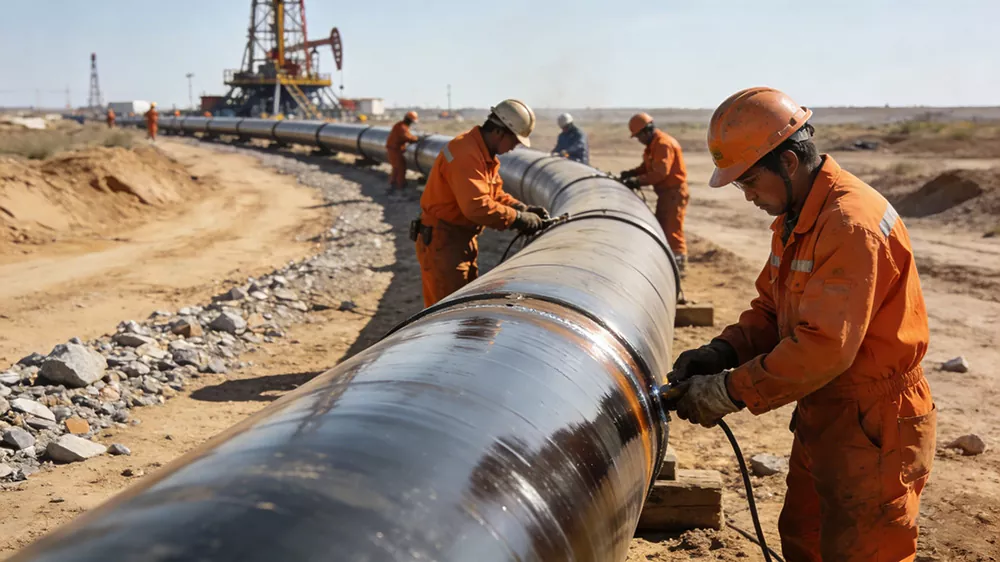

Medii compatibile: țiței, gaze naturale, petrol rafinat, metan de cărbune, abur, etc. Cerința de bază este transportul de înaltă presiune, pe distanțe lungi și fără scurgeri. Este potrivit pentru terenuri complexe, cum ar fi deșerturi, platouri și munți. Poate rezista la diferențe extreme de temperatură și la efectele de așezare geologică. Este „artera principală” de transmitere a energiei și este utilizată pe scară largă în construcția conductelor pe distanțe lungi. Poate îmbunătăți eficient eficiența transportului, poate reduce pierderile de energie, poate reduce costul total al proiectului, poate prelungi durata de viață și poate reduce investițiile de întreținere. Pe locul de așezare a conductei pentru petrol din zăcământul petrolier, suprafața materialelor țevilor adoptă tehnologia anticorozivă de ultimă generație, care este potrivită pentru mediul corosiv complex al zăcământului petrolier, asigurând că petrolul este transportat fără scurgeri.

2. Domeniul ingineriei conservarii apei

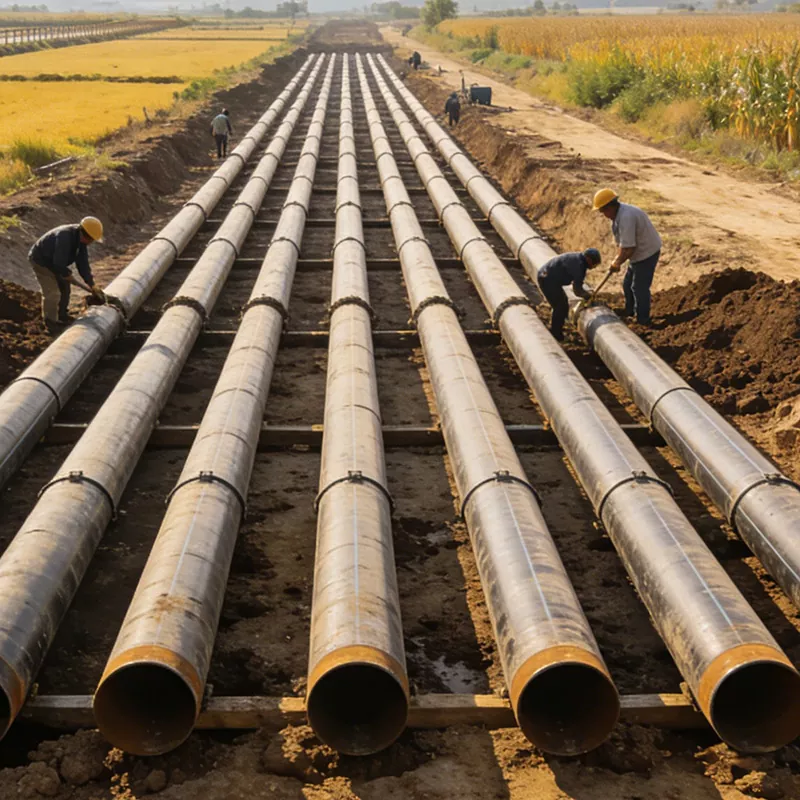

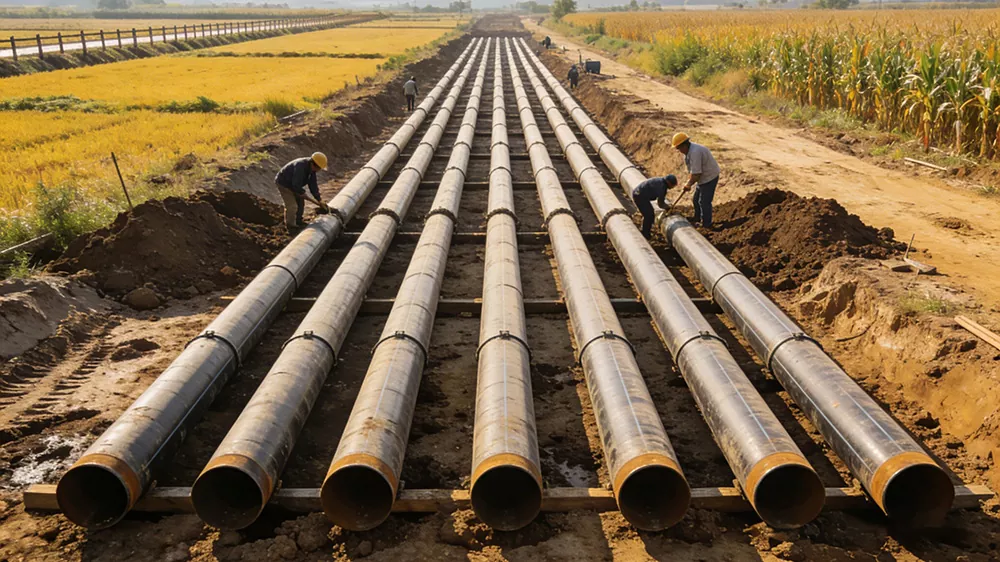

Scenarii aplicabile: proiecte de deviere a apei la scară largă, proiecte de transfer de apă, proiecte de control al inundațiilor și de drenaj, conducte principale pentru irigarea terenurilor agricole, proiecte de alimentare cu apă pentru apă potabilă, proiecte de alimentare cu apă pe insulă, etc. Cerințele de bază sunt capacitatea mare de debit, rezistența la coroziune și rezistența la presiunea apei. Ele pot fi adaptate la medii complexe precum albiile râurilor, terenurile afectate de sare etc. Pot rezista eficient la eroziunea apei și la tasarea geologică, asigurând transmiterea stabilă a resurselor de apă și garantând funcționarea în siguranță a proiectelor de conservare a apei. Ele joacă un rol important de susținere în proiecte naționale cheie de conservare a apei. Descrierea scenei: La șantierul de construcție al Proiectului de Deviere a Apei Jinghai, țevi spiralate de diametru mare sunt utilizate pentru așezarea conductelor principale. Conductele trec prin râuri sau terenuri agricole, iar muncitorii efectuează un tratament de etanșare a interfeței. La locul proiectului de alimentare cu apă a insulei, țevile spiralate de diametru mare cu tehnologie anticorozivă 3PE sunt utilizate pentru a rezista eroziunii apei de mare și pentru a realiza interconectarea resurselor de apă între insulă și continent.

Caz tipic

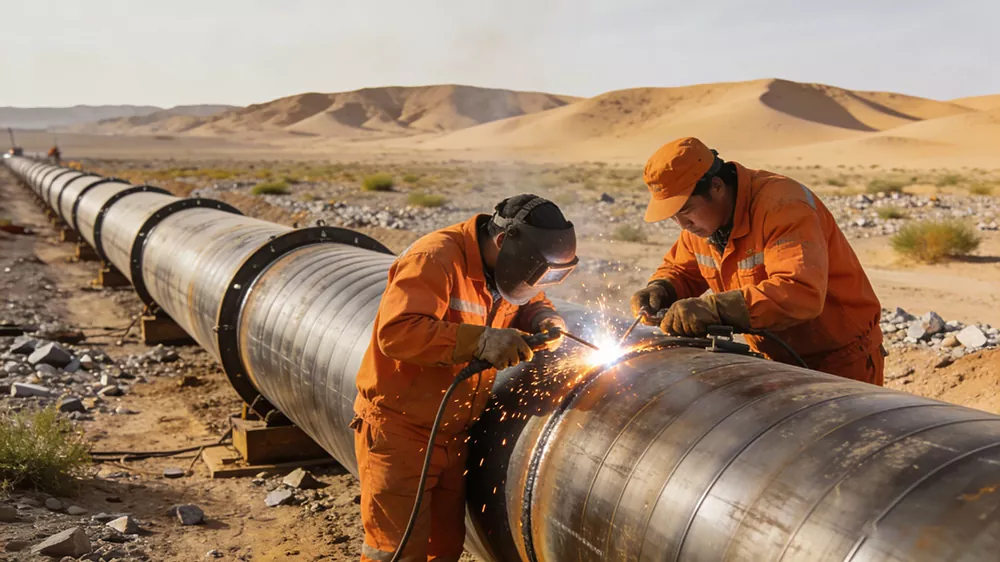

Cazul 1: Un proiect de ramură a transportului de gaz de la vest la est (în domeniul transportului de energie)

Cerințe ale proiectului: Trebuie montată o conductă de gaz natural de înaltă presiune pe distanțe lungi, potrivită pentru terenuri complexe precum deșerturi și munți. Materialul conductei trebuie să aibă un grad de presiune ≥ 6,3 MPa, să fie rezistent la tasarea geologică și la coroziune și să poată fi furnizat rapid în loturi pentru a se asigura că conducta funcționează fără scurgeri pentru o perioadă lungă de timp.

Aplicarea produsului: a fost selectată o țeavă spiralată cu diametru mare de oțel X80, cu un diametru exterior de 1220 mm și o grosime a peretelui de 22 mm. A fost adoptat procesul anticoroziv 3PE + tehnologia de protecție catodică. Au fost furnizate în total peste 8.000 de tone, acoperind o lungime a conductei de peste 120 de kilometri, îndeplinind cerințele de transport la presiune înaltă, iar sudurile au fost supuse testării duble nedistructive de ultrasunete și raze X, cu calificare 100%.

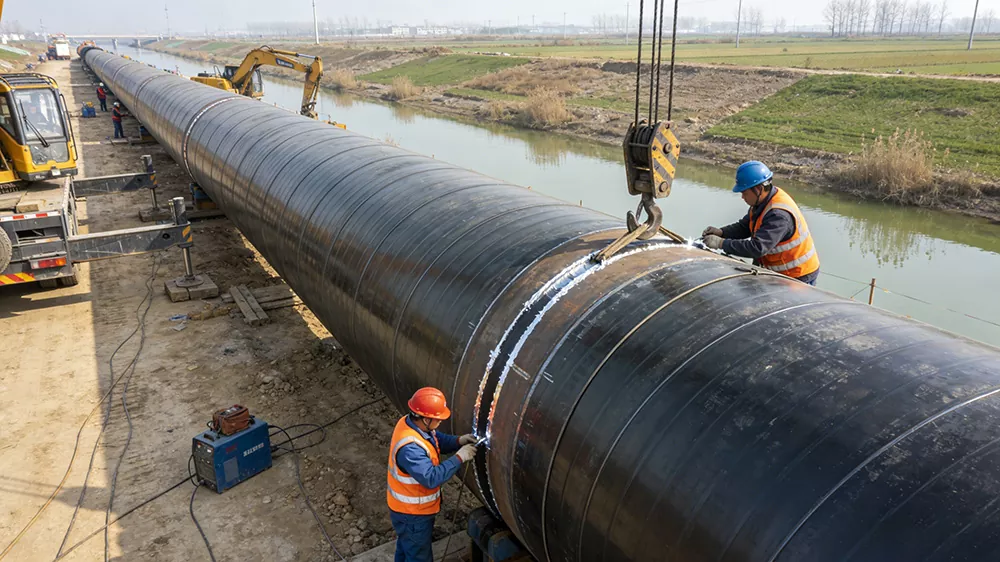

Cazul 2: Un proiect principal de conducte al proiectului de deviere a apei Jing-Huai (în domeniul ingineriei de conservare a apei)

Cerințe ale proiectului: Este necesară o conductă principală de deviere a apei la scară largă pentru a realiza un transport cu apă limpede pe scară largă, potrivită pentru scenariile de traversare a râului și de așezare a terenurilor agricole. Materialul conductei trebuie să fie netoxic, rezistent la coroziune, să aibă un diametru mare, cu un diametru nominal de DN2000. Materialele de țevi personalizate cu lungime standard de 18 m sunt necesare pentru a reduce numărul de interfețe și pentru a îmbunătăți eficiența construcției.

Aplicarea produsului: Selectați materialul Q345B pentru țevi spiralate cu diametru mare, cu un diametru exterior de 2020 mm și o grosime a peretelui de 18 mm. Procesul anti-coroziune IPN8710 pentru apă potabilă este adoptat pentru a asigura nicio poluare secundară a apei potabile. Sunt furnizate materiale de conducte personalizate cu lungime standard de 18 m, în valoare totală de peste 5.000 de tone, pentru așezarea conductei principale peste râuri și în terenurile agricole.

Ambalare și transport

1. Standarde de ambalare (adecvate pentru caracteristicile cu diametru mare și greutate mare, ținând cont de protecție și comoditate)

2. Specificații de livrare (Ținând cont de eficiență, siguranță și cost, și adaptate la caracteristicile de transport ale conductelor de diametru mare)

（1）Mod de transport

(2) Cerințe de încărcare

Înainte de încărcare, verificați integritatea ambalajului țevii și starea stratului anticoroziv. După ce ați confirmat că nu există daune, ridicați ușor țevile pe suportul de transport. Utilizați cabluri de oțel și tampoane de cauciuc pentru fixare. Evitați înfășurarea cablurilor de sârmă de oțel peste stratul anticoroziv (utilizați tampoane de cauciuc pentru a izola). Acest lucru este pentru a preveni deteriorarea stratului anticoroziv în timpul ridicării și transportului și pentru a evita deformarea țevilor din cauza stoarcerii. Așezați țevile cu grijă. Grupați conductele cu aceeași specificație. Aranjați-le după lungime și grosime și plasați-le separat pentru a evita daunele cauzate de coliziune cauzate de încărcarea mixtă. Asigurați-vă că dopurile de capăt sunt bine sigilate pentru a preveni intrarea obiectelor străine în conducte.

(3) Ciclul de aprovizionare și livrare

(4) Asigurarea transportului și serviciul post-vânzare

În timpul procesului de transport, se efectuează urmărirea în timp real, iar locația de transport și starea conductelor sunt furnizate în timp real pentru a evita întârzierile de transport sau deteriorarea conductelor. În caz de deteriorare a ambalajului, zgârieturi ale țevii, deformare etc. în timpul transportului, vom aranja cu promptitudine re-livrarea sau reparația la fața locului pentru a ne asigura că nu afectează progresul construcției clienților. Pentru transportul pe distanțe lungi și în condiții complexe de drum, se va achiziționa suficientă asigurare de transport de marfă pentru a proteja în mod cuprinzător drepturile și interesele clientului.

Predare și post-vânzare: După finalizarea predării, vor fi oferite sugestii profesionale de depozitare a țevilor (cum ar fi evitarea expunerii pe termen lung la soare și ploaie în aer liber, țevile anticoroziune evitând zgârieturile de către obiecte ascuțite, ridicarea fundului pentru depozitare pentru a preveni contactul ruginii cu pământul etc.), iar dacă există întrebări legate de instalare sau testare se vor răspunde prompt la conexiune tehnicianului.

Avantajele alegerii Shunchen

Are rezistență puternică la presiune, cu distribuție uniformă a tensiunii în cordonul de sudură în spirală, rezistență excelentă la deformare și decontare. Este potrivit pentru transportul de înaltă presiune pe distanțe lungi și medii subterane complexe. Specificațiile sunt complete, iar diametrul țevii și grosimea peretelui pot fi personalizate după cum este necesar pentru a îndeplini cerințele proiectelor cu diametru mare. Calitatea sudurii este stabilă, folosind sudarea cu arc scufundat pe două fețe, cu suduri dense și performanțe bune de etanșare. Întregul proces este garantat prin teste nedistructive pentru a asigura calitatea. Eficiența producției este mare, materialul este solid și are un raport cost-performanță mai mare în comparație cu țevile fără sudură și țevile cu cusături drepte de același diametru. Poate fi asociat cu diferite tratamente anticorozive, cum ar fi 3PE și epoxidice, potrivite pentru scenarii precum industria petrolului și gazelor, municipale și chimice, cu o durată de viață lungă. Sistemul de servicii este complet, de la proiectarea schemei, personalizarea producției până la distribuția logistică, suport tehnic la fața locului, urmărește întregul proces, iar răspunsul post-vânzare este în timp util, oferind garanții de încredere pentru funcționarea stabilă a proiectului.

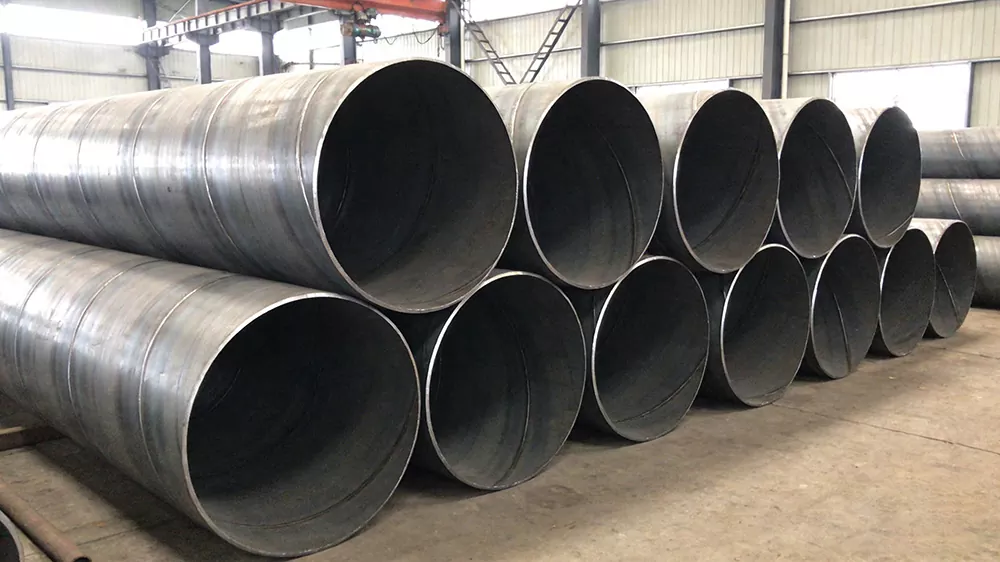

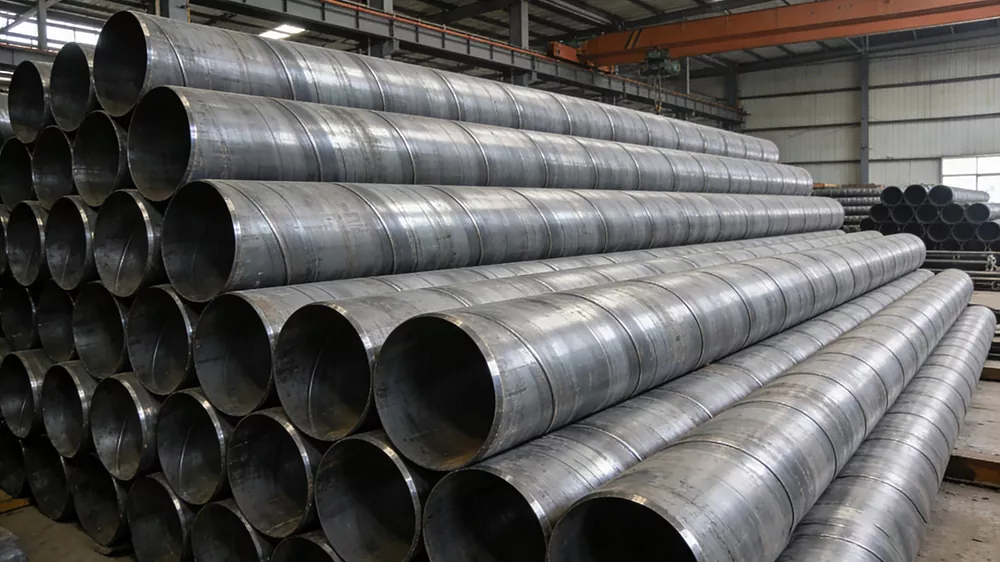

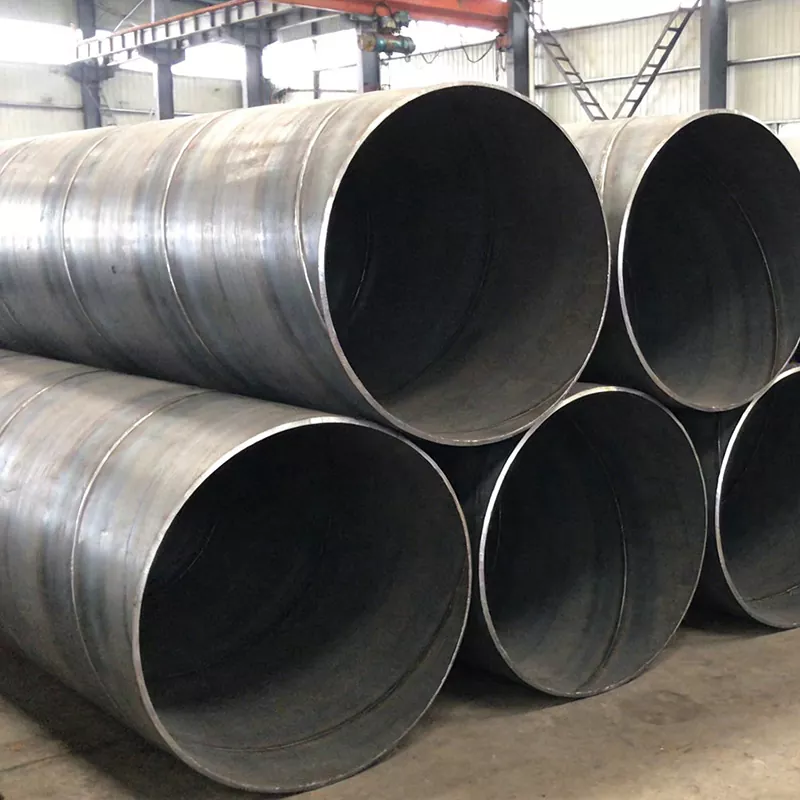

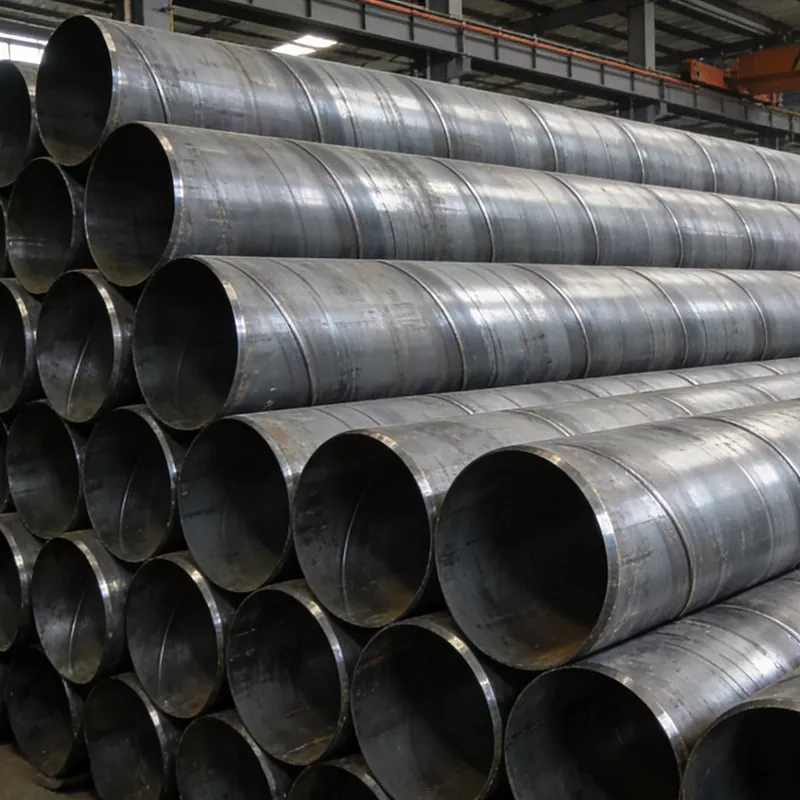

Ilustrația produsului:
