Ce face Angle Steel materialul de bază pentru întreținerea instalațiilor industriale?

Plimbându-se prin orice fabrică industrială, un observator pasionat va observa o siluetă familiară repetată în nenumărate aplicații: forma L distinctă aunghi de oțel. Sprijină rafturi pentru țevi, încadrează platforme de acces, sprijină sistemele de depozitare și consolidează deschiderile structurale. În ciuda geometriei sale simple, oțelul unghiular a devenit materialul implicit pentru întreținerea instalațiilor și proiectele de infrastructură în aproape fiecare sector industrial. Întrebarea nu este de ce este folosit, ci mai degrabă ce îl face să fie atât de preferat față de alte forme structurale.

Răspunsul constă într-o combinație între eficiența structurală, flexibilitatea instalării, disponibilitatea materialelor și eficiența costurilor, care este dificil de egalat. Oțelul unghiular oferă un raport mare rezistență-greutate în mai multe orientări ale sarcinii, poate fi conectat folosind tehnici simple de sudare sau șuruburi și este fabricat la standarde dimensionale precise care asigură compatibilitatea între furnizori. Acest articol examinează caracteristicile tehnice care fac din oțel unghiul materialul de bază pentru întreținerea instalațiilor industriale, analizând proprietățile sale structurale, specificațiile materialelor, versatilitatea aplicațiilor, avantajele economice și considerațiile de implementare pentru inginerii de fabrică și managerii de întreținere.

Cuprins

• 1. Proprietăți structurale și performanță portantă
• 2. Specificații materiale și standarde de fabricație
• 3. Versatilitatea aplicațiilor în infrastructura fabricii
• 4. Metode de instalare și îmbinare
• 5. Eficiența costurilor și valoarea ciclului de viață
• 6. Întrebări frecvente (FAQ)
• 7. Concluzie

1. Proprietăți structurale și performanță portantă

Avantajul fundamental al oțelului unghiular constă în geometria sa. Secțiunea transversală în formă de L oferă rezistență la încovoiere în două planuri simultan, făcând-o eficientă pentru rezistența atât la sarcini verticale, cât și orizontale. O secțiune standard de oțel cu unghi egal, cu picioare de lungime egală, oferă același modul de secțiune în ambele axe X și Y. Această simetrie simplifică calculele structurale și asigură performanțe previzibile, indiferent de direcția sarcinii. Oțelul cu unghi inegal, cu picioare de lungimi diferite, asigură o rezistență optimizată atunci când sarcinile sunt predominant într-o singură direcție.

Capacitatea portantă a oțelului unghiular este determinată de mai mulți parametri cheie: lungimea piciorului (dimensiune), grosimea materialului (gabaritul) și calitatea oțelului utilizat. Tabelul de mai jos oferă proprietăți structurale tipice pentru secțiunile unghiulare comune din oțel utilizate în aplicațiile de întreținere industrială.

Pe lângă sarcinile statice standard, oțelul unghiular demonstrează un comportament favorabil în condiții de încărcare dinamică și de impact. Secțiunea transversală simetrică distribuie tensiunile în mod uniform, reducând riscul de concentrare a tensiunilor și fisurarea prin oboseală. Acest lucru este deosebit de important în mediile de fabrică în care vibrațiile de la echipamentele rotative, manipularea materialelor sau expansiunea termică pot induce încărcare ciclică asupra elementelor structurale. Ductilitatea claselor de oțel structural (de obicei ASTM A36 sau echivalent) permite oțelului unghiular să absoarbă energie prin deformare plastică înainte de defectare, oferind o marjă de siguranță în condiții de suprasarcină. LaTianjin Shunchen Hongye Enterprise Management Co., Ltd., furnizăm oțel unghiular care îndeplinește aceste cerințe structurale, cu certificare a materialelor și trasabilitate pentru a sprijini verificarea inginerească.

2. Specificații materiale și standarde de fabricație

Fiabilitatea oțelului unghiular în aplicațiile industriale depinde de respectarea specificațiilor materialelor stabilite și a standardelor de fabricație. Aceste standarde definesc compoziția chimică, proprietățile mecanice, toleranțele dimensionale și procedurile de asigurare a calității care asigură o performanță constantă de la lot la lot. Pentru întreținerea instalațiilor industriale, standardele cele mai frecvent referite sunt ASTM A36 (SUA), EN 10025 (Europa) și JIS G3192 (Japonia), împreună cu echivalentele regionale.

ASTM A36 este cea mai utilizată specificație de oțel structural pentru aplicațiile de oțel unghiular din America de Nord. Specifică rezistența minimă de curgere de 36.000 psi (250 MPa) și rezistența la tracțiune de 58.000-80.000 psi (400-550 MPa). Materialul este sudabil și potrivit pentru galvanizarea la cald, făcându-l adaptabil la diverse cerințe de instalare și protecție. EN 10025 include mai multe grade, S235JR și S355JR fiind comune pentru aplicațiile industriale. S355JR oferă o rezistență mai mare (randament 355 MPa) și este preferat pentru aplicații cu sarcini mai grele.

Tabelul de mai jos rezumă proprietățile cheie ale materialelor claselor de oțel unghiulare comune:

Procesul de fabricație pentru oțel unghiular este un factor semnificativ în calitatea și performanța acestuia. Laminarea la cald este metoda predominantă pentru producerea oțelului unghiular, în care țagla de oțel este încălzită la aproximativ 1200°C și trecută printr-o secvență de role care formează progresiv secțiunea transversală în formă de L. Acest proces aliniază structura granulației oțelului, îmbunătățind rezistența și tenacitatea în direcțiile critice portante. Procesul de laminare produce, de asemenea, un finisaj consistent al suprafeței, cu variații minime în grosime și lungimea piciorului, îndeplinind toleranțele dimensionale specificate de standardul relevant.

Măsurile de asigurare a calității pentru oțelul unghiular includ inspecția dimensională (măsurarea lungimii picioarelor, grosimii și perpendicularității), testarea la tracțiune (pentru curgerea și rezistența finală) și testarea la îndoire (pentru a verifica ductilitatea). Testele nedistructive, cum ar fi inspecția cu ultrasunete sau inspecția particulelor magnetice, pot fi aplicate pentru aplicații critice. Fabrica noastră de la Tianjin Shunchen Hongye Enterprise Management Co., Ltd. menține un sistem de management al calității aliniat cu standardele ISO 9001, cu certificare a materialelor și trasabilitate pentru toate oțelul unghiular furnizat pentru aplicațiile de întreținere a instalațiilor industriale.

3. Versatilitatea aplicațiilor în infrastructura fabricii

Valoarea adevărată a oțelului unghiular în întreținerea instalațiilor industriale este dezvăluită prin amploarea aplicațiilor sale. Puține materiale structurale pot egala combinația sa de versatilitate și performanță într-un spectru atât de larg de utilizări. Într-o instalație industrială tipică, oțelul unghiular poate fi găsit în fiecare zonă funcțională, servind roluri structurale, de susținere și de protecție.

Cadre structurală și contravântuire:Oțelul unghiular formează coloana vertebrală a multor structuri de plante. Este utilizat pentru construcția de etaje mezanin, platforme de echipamente și pasarele de acces pentru întreținere. În aceste aplicații, grinzile de oțel unghiulare susțin sarcinile de podea, în timp ce același material oferă contravântuiri laterale pentru a stabiliza structura. Abilitatea de a utiliza același profil atât pentru grinzile primare, cât și pentru contravântuirea secundară simplifică achiziționarea de materiale și gestionarea stocurilor. Tabelul de mai jos ilustrează capacitatea de încărcare a unghiului de oțel ca grindă pentru aplicații tipice ale instalațiilor.

Sisteme de suport pentru transportoare și conducte:Oțelul unghiular este materialul standard pentru construcția de suporturi pentru țevi, suporturi pentru transportoare și canale pentru cabluri. În aceste aplicații, oțelul unghiular oferă alinierea geometrică precisă necesară pentru susținerea unor linii lungi de țevi sau transportoare, găzduind în același timp distanța necesară între suporturi. Secțiunile unghiulare din oțel sunt tăiate la dimensiune, găurite pentru conexiuni cu șuruburi și sudate după cum este necesar pentru a forma structura suport. Utilizarea oțelului unghiular asigură un sistem de sprijin puternic, stabil și rezistent la vibrații pentru infrastructura procesului critic.

Rafturi de depozitare și stații de lucru:Oțelul unghiular este materialul preferat pentru construirea de rafturi de depozitare grele, stații de lucru și bănci de întreținere. Rezistența și stabilitatea oțelului unghiular permit construirea de sisteme de rafturi care pot suporta sarcini grele rămânând în același timp stabile dimensional în timp. Sistemul de conectare cu șuruburi utilizat în rafturile din oțel unghiular permite ajustarea și reconfigurarea ușoară pe măsură ce cerințele de depozitare se modifică.

Balustrade și bariere de siguranță:În mediile de plante, siguranța este primordială. Oțelul unghiular este utilizat pe scară largă pentru construcția balustradelor, balustradelor și apărării mașinilor. Rezistența oțelului unghiular oferă o barieră fizică robustă, care poate rezista la sarcinile de impact, în timp ce simplitatea geometrică a formei L o face ușor de fabricat în orice configurație necesară. Disponibilitatea oțelului unghiular pregalvanizat simplifică construcția sistemelor de siguranță rezistente la coroziune.

Structuri și suporturi temporare:Oțelul unghiular este frecvent utilizat pentru a construi suporturi temporare, sisteme de sprijin și schele în timpul reparațiilor și modernizărilor instalațiilor. Materialul poate fi asamblat rapid folosind conexiuni cu șuruburi, iar conexiunile pot fi dezasamblate cu ușurință pentru reutilizare. Această reutilizare face din oțel unghi o soluție rentabilă pentru nevoile temporare de infrastructură.

La Tianjin Shunchen Hongye Enterprise Management Co., Ltd., furnizăm oțel unghiular într-o gamă cuprinzătoare de dimensiuni și calități pentru a susține toate aceste aplicații. Stocul nostru include atât oțel cu unghi egal, cât și inegal, în lungimi de până la 12 metri, cu opțiuni pentru finisaje pre-galvanizate sau zincate la cald. Acest lucru asigură că clienții noștri pot obține materialul necesar pentru orice proiect de întreținere a instalației dintr-o singură sursă de încredere.

4. Metode de instalare și îmbinare

Avantajul practic al oțelului unghiular este îmbunătățit semnificativ de simplitatea și versatilitatea metodelor sale de îmbinare. Secțiunea transversală în formă de L oferă o suprafață plană și accesibilă pe ambele picioare, ceea ce face simplă crearea conexiunilor structurale, fie prin șuruburi, fie prin sudură. Această ușurință de îmbinare reduce timpul de instalare, minimizează nevoia de scule specializate și permite flexibilitate în ajustările pe teren.

Conexiuni cu șuruburi:Conexiunile cu șuruburi sunt cea mai comună metodă de îmbinare pentru oțel unghiular în aplicațiile de întreținere a instalațiilor. Piciorul oțelului unghiular oferă o suprafață plană pentru capul șurubului și piuliță, iar geometria formei L permite conexiuni simple cu suprafețe. Următoarele sunt principalele tipuri de conexiuni cu șuruburi utilizate cu oțel unghiular:

• Articulație lap:Două secțiuni de oțel unghiular sunt plasate una lângă alta și prinse împreună. Aceasta este cea mai simplă și mai comună conexiune, folosită pentru extinderea lungimii sau conectarea la alte elemente.
• Îmbinare cap la cap cu placă de îmbinare:O placă plată (adesea o secțiune de oțel plat) este plasată peste îmbinare și fixată cu șuruburi la ambele secțiuni. Acest lucru oferă o conexiune mai puternică decât o simplă îmbinare în poală.
• Conexiune placă de gusset:O placă plată este utilizată pentru a conecta mai multe elemente la o îmbinare. Acest lucru este obișnuit în sarpante de acoperiș și cadre structurale.

Alegerea tipului și dimensiunii șuruburilor este determinată de capacitatea de încărcare necesară și de grosimea oțelului unghiular. În mod obișnuit, sunt utilizate șuruburi structurale standard de înaltă rezistență (ASTM A325 sau echivalent), cu diametre cuprinse între M10 și M24 pentru majoritatea aplicațiilor industriale. Următorul tabel oferă dimensiuni tipice ale șuruburilor pentru diferite grosimi de oțel în unghi:

Conexiuni sudate:Sudarea este metoda de îmbinare preferată pentru conexiunile permanente, de înaltă rezistență, unde integritatea structurală este critică. Suprafețele plane ale oțelului unghiular oferă o platformă ideală pentru sudurile filetate, iar geometria permite atât suduri prin suprapunere, cât și cap la cap. Alegerea procesului de sudare adecvat depinde de grosimea materialului și de calitatea necesară a sudurii. Procesele obișnuite pentru oțel unghiular includ sudarea cu arc cu metal ecranat (SMAW), sudarea cu arc cu metal cu gaz (GMAW) și sudarea cu arc cu miez flux (FCAW). Avantajele conexiunilor sudate includ o rezistență mai mare (conexiunea este la fel de puternică ca metalul de bază), o estetică îmbunătățită (fără capete de șuruburi proeminente) și o rezistență mai bună la slăbirea vibrațiilor.

Considerații de instalare:Pentru conexiunile cu șuruburi sau sudate, trebuie luați în considerare următorii factori:

• Alinierea gaurilor:Găurile trebuie să fie poziționate cu precizie pentru a evita solicitarea șuruburilor. Pentru conexiuni multiple sunt recomandate șabloanele sau jigurile.
• Cuplu de strângere:Șuruburile trebuie strânse la cuplul specificat folosind o cheie dinamometrică sau un instrument calibrat. Strângerea excesivă poate cauza defectarea șuruburilor sau deteriorarea unghiului de oțel.
• Pregătirea sudurii:Suprafețele care urmează să fie sudate trebuie să fie curate și fără rugină, vopsea și contaminanți pentru a asigura o sudură sănătoasă.
• Ajustări de câmp:Găurile cu fante pot fi folosite pentru a permite ajustări minore în câmp în timpul instalării.

Combinația dintre șuruburi și flexibilitatea sudării înseamnă că oțelul unghiular poate fi ridicat rapid și economic, cu o pregătire minimă pentru echipajele de instalare. Acesta este un factor cheie în utilizarea sa pe scară largă în întreținerea instalațiilor, unde viteza de instalare este adesea esențială pentru a minimiza timpul de nefuncționare. La Tianjin Shunchen Hongye Enterprise Management Co., Ltd., oferim oțel unghiular cu găuri pre-perforate sau fabricație personalizată pentru a reduce forța de muncă la fața locului și viteza de instalare.

5. Eficiența costurilor și valoarea ciclului de viață

Utilizarea pe scară largă a oțelului unghiular în întreținerea instalațiilor industriale nu este doar o chestiune de performanță structurală; este si o chestiune de economie. Eficiența costurilor a oțelului unghiular este demonstrată pe întregul ciclu de viață al materialului, de la achiziționare și fabricare până la instalare și întreținere. Combinația dintre costul scăzut al materialului, disponibilitatea ridicată, ușurința de fabricare și durata de viață lungă oferă un caz economic convingător pentru utilizarea acestuia.

Costul materialului:Oțelul unghiular este unul dintre cele mai puțin costisitoare produse din oțel structural pe kilogram. Procesul simplu de laminare utilizat pentru fabricarea acestuia are ca rezultat costuri de producție mai mici în comparație cu formele mai complexe. Costul scăzut al materialului înseamnă că oțelul unghiular poate fi utilizat într-o varietate de aplicații fără a necesita bugete premium. Următorul tabel oferă o analiză comparativă a costurilor oțelului unghiular față de alte materiale structurale obișnuite pentru aplicațiile tipice ale instalațiilor:

Disponibilitate și achiziții:Oțelul unghiular este disponibil practic de la fiecare furnizor de oțel și este fabricat într-o gamă largă de dimensiuni și clase. Această disponibilitate rapidă înseamnă că proiectele de întreținere a instalațiilor pot fi programate și executate fără termene lungi de livrare. Standardizarea dimensiunilor și calităților oțelului unghiular simplifică achizițiile, permițând comanda directă din stoc.

Eficiența fabricării:Simplitatea fabricării unghiului din oțel este un avantaj major de cost. Unghiul de tăiere al oțelului poate fi realizat cu echipamente standard de tăiere sau forfecare. Forarea găurilor pentru conexiunile cu șuruburi este simplă, iar suprafețele plane ale picioarelor simplifică sudarea. Costul scăzut de fabricație și viteza contribuie la reducerea costului total al proiectului.

Durată lungă de viață:Atunci când este protejat corespunzător, oțelul unghiular poate oferi zeci de ani de funcționare în medii industriale. Cu o protecție adecvată împotriva coroziunii (vopsea, galvanizare sau acoperire epoxidica), oțelul unghiular rezistă la degradarea de la umiditate, substanțe chimice și expunerea mediului. Durata de viață a oțelului unghiular într-o fabrică industrială poate fi prelungită prin inspecție și întreținere regulată.

Reciclabilitate:La sfârșitul duratei de viață, oțelul unghiular este complet reciclabil. Valoarea deșeurilor de oțel oferă un beneficiu economic suplimentar, iar utilizarea oțelului reciclat în producția de oțel nou unghiular contribuie la economia circulară. Reciclabilitatea oțelului unghiular este un aspect important pentru proiectele de întreținere a instalațiilor care generează deșeuri semnificative de demolare.

Pentru inginerii de fabrică și managerii de întreținere, rentabilitatea oțelului unghiular se traduce printr-un cost total de proprietate mai mic pentru proiectele de întreținere. Combinația dintre costul scăzut al materialului, fabricarea ușoară, instalarea rapidă și durata de viață lungă asigură că oțelul unghiular oferă cea mai bună valoare pe parcursul ciclului de viață al proiectului. La Tianjin Shunchen Hongye Enterprise Management Co., Ltd., ne aprovizionăm oțelul unghiular din fabrici de oțel integrate cu procese de producție eficiente, asigurând prețuri competitive, păstrând în același timp calitatea necesară pentru aplicațiile industriale.

6. Întrebări frecvente (FAQ)

Întrebarea 1: Care este diferența dintre oțelul cu unghi egal și inegal?

Răspuns: Oțelul cu unghi egal are picioare de lungime egală (de exemplu, 50 mm x 50 mm), oferind rezistență simetrică în ambele axe. Oțelul cu unghi inegal are picioare de lungimi diferite (de exemplu, 75 mm x 50 mm), care este utilizat atunci când sarcinile sunt în principal într-o singură direcție. Pentru întreținerea instalațiilor industriale, oțelul cu unghi egal este în general preferat datorită versatilității și disponibilității sale. Oțelul cu unghi inegal este utilizat de obicei în aplicații specializate în care orientarea sarcinii este fixă.

Întrebarea 2: Cum determin dimensiunea corectă a unghiului de oțel pentru o structură de susținere?

Răspuns: Dimensiunea corectă depinde de sarcina care trebuie suportată, de lungimea și de factorul de siguranță necesar. Capacitatea structurală a oțelului unghiular este determinată de modulul de secțiune, care este o funcție de lungimea și grosimea piciorului. Procesul implică calcularea sarcinii așteptate, selectarea unei dimensiuni care oferă un modul suficient de secțiune și verificarea deformației. Pentru aplicațiile obișnuite de întreținere a instalațiilor, o abordare conservatoare este de a selecta următoarea dimensiune mai mare de la minimul calculat. Mulți ingineri consultă, de asemenea, tabelele de încărcare ale furnizorului de oțel pentru îndrumare. Echipa noastră de la Tianjin Shunchen Hongye Enterprise Management Co., Ltd. poate furniza specificații structurale și poate ajuta la calculele de dimensionare.

Întrebarea 3: Oțelul unghiular poate fi folosit în aplicații în aer liber fără a rugini?

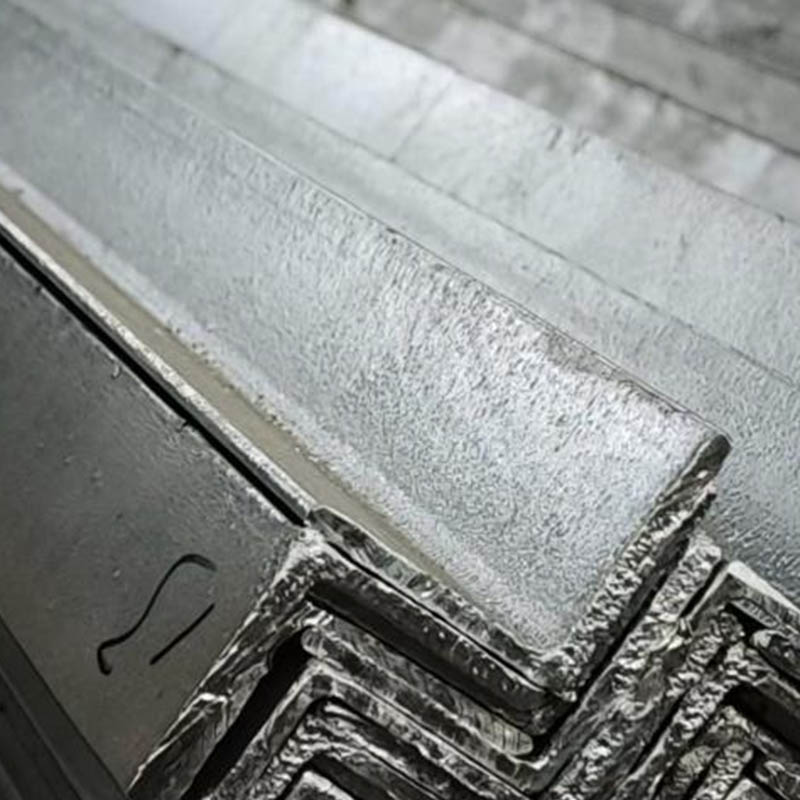

Răspuns: Da, dar necesită o protecție adecvată împotriva coroziunii. Pentru aplicații în exterior, oțelul unghiular trebuie să fie galvanizat la cald sau acoperit cu un sistem de vopsea de înaltă performanță. Galvanizarea la cald oferă cea mai eficientă protecție împotriva coroziunii, cu o durată de viață de 30-50 de ani în majoritatea condițiilor atmosferice. Oțelul colț din oțel inoxidabil este disponibil și pentru medii foarte corozive, dar este semnificativ mai scump decât oțelul carbon standard.

Întrebarea 4: Care sunt lungimile maxime tipice pentru secțiunile unghiulare din oțel?

Răspuns: Secțiunile unghiulare standard din oțel sunt disponibile în lungimi de până la 12 metri, care este lungimea maximă tipică pentru laminoare. Pentru intervale mai lungi, secțiunile pot fi îmbinate împreună folosind îmbinări de suprapunere sau plăci de îmbinare. Pentru aplicații care necesită lungimi continue mai lungi, lungimi personalizate pot fi comandate de la moară.

Întrebarea 5: Oțelul unghiular poate fi îndoit pentru a forma structuri curbe?

Răspuns: Da, oțelul unghiular poate fi îndoit pentru a forma secțiuni curbe, dar acesta este un proces specializat. Îndoirea la cald este de obicei necesară pentru a obține raze strânse fără crăpare sau slăbire a materialului. Procesul de îndoire trebuie controlat cu atenție pentru a evita întărirea prin muncă și concentrarea tensiunilor. Pentru majoritatea aplicațiilor de întreținere a instalațiilor, secțiunile drepte din oțel unghiular sunt preferate datorită costului și disponibilității.

7. Concluzie

Oțelul Angle și-a câștigat poziția de material de bază pentru întreținerea instalațiilor industriale printr-o combinație de eficiență structurală, versatilitate a materialelor și valoare economică. Secțiunea sa transversală simplă în formă de L oferă o capacitate portantă excelentă în mai multe direcții, în timp ce disponibilitatea sa într-o gamă largă de dimensiuni și grade simplifică achizițiile și specificațiile. Ușurința de conectare a oțelului unghiular prin sudare sau șuruburi permite o instalare rapidă, reducând termenele proiectului și minimizând timpul de nefuncționare a instalației. Eficiența costurilor a oțelului unghiular este demonstrată prin costul scăzut al materialului, fabricarea eficientă și durata lungă de viață, oferind cea mai bună valoare ciclului de viață pentru proiectele de întreținere.

Avantajele oțelului unghiular nu se limitează la proprietățile sale tehnice. Disponibilitatea sa pe scară largă, standardizarea și compatibilitatea cu infrastructura instalației existente îl fac alegerea logică pentru majoritatea proiectelor de întreținere și reparații. Versatilitatea materialului garantează că poate răspunde unei game largi de nevoi de aplicație – de la structura structurală la suportul echipamentelor până la sistemele de siguranță.

La Tianjin Shunchen Hongye Enterprise Management Co., Ltd., furnizăm oțel unghiular clienților industriali din mai multe sectoare, oferind certificare materiale, suport tehnic și prețuri competitive. Echipa noastră este disponibilă pentru a vă ajuta cu selecția materialelor, dimensionarea și planificarea proiectului. Pentru orice proiect de întreținere a instalațiilor industriale, Angle Steel oferă o soluție dovedită, fiabilă și rentabilă.

Contactați Tianjin Shunchen Hongye Enterprise Management Co., Ltd.pentru specificațiile din oțel unghiular, disponibilitate și suport tehnic pentru proiectele de întreținere a instalației dumneavoastră.
